贝塞尔、曲线和路径
贝塞尔曲线是一种自然几何形状的数学近似. 我们用它们来代表一个曲线, 含有尽可能少的信息, 保持高水平的灵活性.
不像抽象的数学概念, 贝塞尔曲线是为工业设计. 它们是图形软件行业中的流行工具.
它们依赖于 插值, 我们在上一篇文章中看到, 如何结合多个步骤来创建平滑的曲线. 为了更好地理解贝塞尔曲线的工作原理, 我们从最简单的形式开始: 二次贝塞尔曲线.
二次贝塞尔曲线

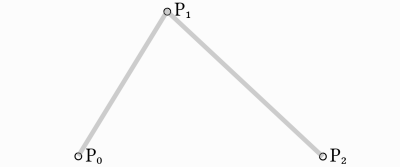

取三个点, 这是建立二次贝塞尔曲线所需的最小值:
要在它们之间画一条曲线，我们首先使用 0 到 1 之间的值，在由这三个点构成的两个线段的每个顶点上逐步插值。当我们把 t 值从 0 变成 1 时，就得到了两个沿着线段移动的点。
func _quadratic_bezier(p0: Vector2, p1: Vector2, p2: Vector2, t: float):
var q0 = p0.lerp(p1, t)
var q1 = p1.lerp(p2, t)
private Vector2 QuadraticBezier(Vector2 p0, Vector2 p1, Vector2 p2, float t)
{
Vector2 q0 = p0.Lerp(p1, t);
Vector2 q1 = p1.Lerp(p2, t);
}
然后，我们插值 q0 和 q1，以获得沿着曲线移动的单点 r。
var r = q0.lerp(q1, t)
return r
Vector2 r = q0.Lerp(q1, t);
return r;

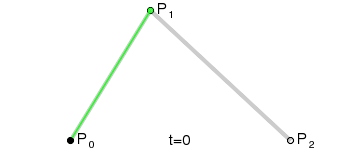

这种类型的曲线就被称为二次贝塞尔曲线。
(图像来源: 维基百科)
三次贝塞尔曲线

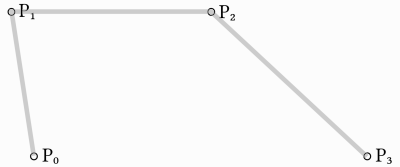

基于前面的例子, 我们可以通过在四个点之间插值得到更多的控制.
首先我们使用一个带有四个参数的函数，以 p0、p1、p2、p3 四个点作为输入：
func _cubic_bezier(p0: Vector2, p1: Vector2, p2: Vector2, p3: Vector2, t: float):
public Vector2 CubicBezier(Vector2 p0, Vector2 p1, Vector2 p2, Vector2 p3, float t)
{
}
我们对每两个点进行线性插值, 将它们减少到三个:
var q0 = p0.lerp(p1, t)
var q1 = p1.lerp(p2, t)
var q2 = p2.lerp(p3, t)
Vector2 q0 = p0.Lerp(p1, t);
Vector2 q1 = p1.Lerp(p2, t);
Vector2 q2 = p2.Lerp(p3, t);
然后我们把这三个点缩减为两个点:
var r0 = q0.lerp(q1, t)
var r1 = q1.lerp(q2, t)
Vector2 r0 = q0.Lerp(q1, t);
Vector2 r1 = q1.Lerp(q2, t);
然后到一个:
var s = r0.lerp(r1, t)
return s
Vector2 s = r0.Lerp(r1, t);
return s;
这里给出了完整的函数:
func _cubic_bezier(p0: Vector2, p1: Vector2, p2: Vector2, p3: Vector2, t: float):
var q0 = p0.lerp(p1, t)
var q1 = p1.lerp(p2, t)
var q2 = p2.lerp(p3, t)
var r0 = q0.lerp(q1, t)
var r1 = q1.lerp(q2, t)
var s = r0.lerp(r1, t)
return s
private Vector2 CubicBezier(Vector2 p0, Vector2 p1, Vector2 p2, Vector2 p3, float t)
{
Vector2 q0 = p0.Lerp(p1, t);
Vector2 q1 = p1.Lerp(p2, t);
Vector2 q2 = p2.Lerp(p3, t);
Vector2 r0 = q0.Lerp(q1, t);
Vector2 r1 = q1.Lerp(q2, t);
Vector2 s = r0.Lerp(r1, t);
return s;
}

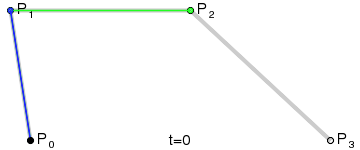

结果将是在所有四个点之间的平滑曲线插值:
(图像来源: 维基百科)
备注
三次贝塞尔插值在三维中也是一样的，只需使用 Vector3 代替 Vector2。
添加控制点
在三次贝塞尔的基础上，我们可以通过改变两个点的工作方式来自由地控制曲线的形状。我们不使用 p0、p1、p2、p3，而是将它们存储为：
point0 = p0：是第一个点，即源control0 = p1 - p0：是相对于第一个控制点的向量control1 = p3 - p2：是相对于第二个控制点的向量point1 = p3：是第二个点，即终点

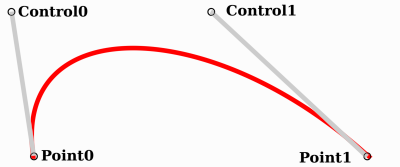

使用这种方式, 有两个点和两个控制点, 它们是各自点的相对向量. 如果你以前用过图形或动画软件, 这可能看起来很熟悉:
这就是图形软件如何向用户呈现贝塞尔曲线, 以及它们在Godot引擎内的工作原理.
Curve2D、Curve3D、Path 以及 Path2D
有两个包含曲线的对象：Curve3D 和 Curve2D（分别用于 3D 和 2D）。

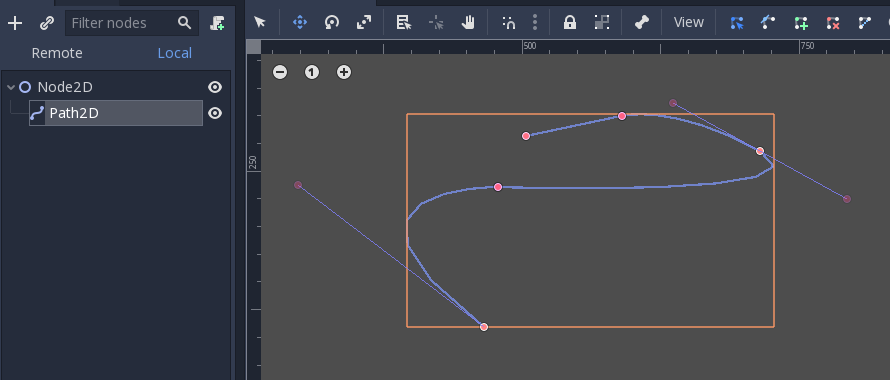

它们可以包含几个点，允许更长的路径。也可以将它们设置为节点：Path3D 和 Path2D（分别用于 3D 和 2D）：
然而它们的使用方法可能不是很直观，下面是对贝塞尔曲线最常见用例的描述。
估值
直接估值也是一种选择，不过在大多数情况下都不是很有用。贝塞尔曲线最大的缺点是，如果你以恒定的速度沿着它走，从 t = 0 到 t = 1，实际的插值不会以恒定的速度移动。速度也是根据点 p0、p1、p2、p3 之间距离插值出来的，无法使用简单的数学方法以恒定的速度通过曲线。
让我们用下面的伪代码举个例子：
var t = 0.0
func _process(delta):
t += delta
position = _cubic_bezier(p0, p1, p2, p3, t)
private float _t = 0.0f;
public override void _Process(double delta)
{
_t += (float)delta;
Position = CubicBezier(p0, p1, p2, p3, _t);
}
如你所见，即便 t 在匀速递增，圆点的速度还是在不断变化的（以像素每秒为单位）。这也使贝塞尔难以做到任何实际的开箱即用。
绘制
绘制贝塞尔(或基于曲线的对象)是很常见的用例，但这也不容易。几乎在任何情况下，贝塞尔曲线需要被转换成某种线段。然而，这通常很困难，除非创建大量线段。
原因是曲线的某些部分（具体来说是拐角）可能需要大量的点，而其他部分可能不需要：
另外，如果两个控制点都是 0,0（请记住它们是相对向量），贝塞尔曲线就是一条直线（因此绘制大量的点会很浪费）。
在绘制贝塞尔曲线之前，需要进行细分。这通常使用递归或分治函数来完成，该函数将曲线分割，直到曲率量小于某个阈值。
Curve 类通过 Curve2D.tessellate() 函数（接收可选的递归 stages 和角度 tolerance 参数）提供该功能。这样，基于曲线绘制某些东西就更容易了。
遍历
曲线的最后一个常见用途是遍历它们。由于之前提到的恒定速度，这也很困难。
为了使这更容易，需要将曲线烘焙成等距点。这样，它们可以用常规插值来近似（可以使用立方选项进一步优化）。为此，只需将 Curve3D.sample_baked() 方法与 Curve2D.get_baked_length() 一起使用。对其中任何一个的第一次调用都会在内部烘焙曲线。
那么，可以使用以下伪代码来完成恒定速度的遍历：
var t = 0.0
func _process(delta):
t += delta
position = curve.sample_baked(t * curve.get_baked_length(), true)
private float _t = 0.0f;
public override void _Process(double delta)
{
_t += (float)delta;
Position = curve.SampleBaked(_t * curve.GetBakedLength(), true);
}

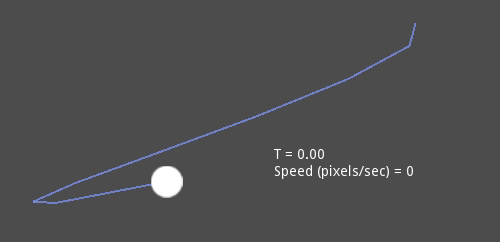

然后输出将以恒定速度移动：
